Elise3 hardware
Univerzální hardware Unite Platforma
Atmel AT91SAM9G20
- 400 MHz
- 256 MB SDRAM
- 1 GB on-boardflash, 8 MB bootflash
- 5W spotřeba energie
- 1x slot pro 1GB SD kartu
| I/O (Input/Output) |
Elise3
Lite |
Elise3
Standard |
Elise3
LON |
|

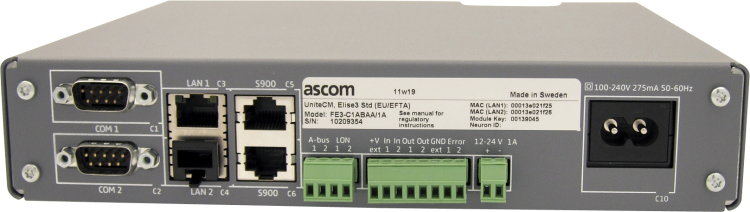

Serial ports: 2 × RS232 (D-sub-9 male connectors), used for external interfaces ESPA, Ascom Line protocol, TAP, etc. |
X
|
ANO
|
ANO
|
| 2 × modular jacks (RJ45) used for System 900 A-bus |
X
|
ANO
|
X
|
| 1 × screw terminal used for System 900 A-bus: |
X
|
ANO
|
ANO
|
| 1 × screw terminal used for LON bus: |
X
|
X
|
ANO
|
|
LAN: 2 (One for future use, not yet software supported) × 10baseT or 100baseT Ethernet (Modular jack, RJ45) |
ANO
|
ANO
|
ANO
|
|
USB ports: 2 × USB Host port 2.0 full speed |
ANO
|
ANO
|
ANO
|
|
Error relay output: Configurable solid state relay – make/break operation, used for fault actions and error indications, 100 mA, 30 V DC |
ANO
|
ANO
|
ANO
|
|
AUX outputs: 2 × galvanically isolated open collector outputs, 100 mA, 30 V DC |
ANO
|
ANO
|
ANO
|
|
AUX inputs: 2 × digital inputs |
ANO
|
ANO
|
ANO
|
|
Power supply: 1 × screw terminal for a 12-24 V DC external power supply, or 12 V DC lead battery max. 10 Ah |
ANO
|
ANO
|
ANO
|
Ascom Elise3 datasheet
