2osé frézování

Modul 2osé frézování je typickou volbou pro firmy se standardní strojírenskou výrobou, sériovým obráběním přesných mechanických dílců, skříňovitých součástí, opracováním odlitků atd. K definování obráběcích operací se využívá 2D geometrie nebo obrysových kontur na 3D modelu. Vybraná geometrie zůstává asociativně spojena jak s modelem, tak i s vytvořeným NC programem. Stejně tak zadané hloubky obrábění zůstávají provázány s tvarem modelu. Základní 2D frézování obsahuje funkce pro obrábění kontur, kapsování a rozpoznání kapes, drážkování, vrtání, závitování včetně automatického vrtání a zajímavé funkce pro frézování jednoduchého 3D obecného tvaru pomocí profilové a vodící křivky. Dále umožňuje automatické nalezení a obrobení rovných ploch nebo rovného dna. Tyto funkce nesmírně urychlují přípravu programů pro obrábění prizmatických dílů, jak při hrubování, tak při dokončování. Uplatňují se výborně v prototypové výrobě a výrobě komplikovaných, členitých obrobků.

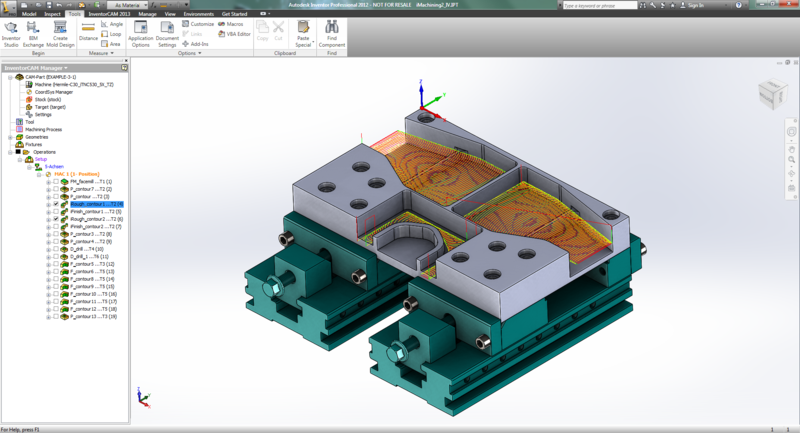

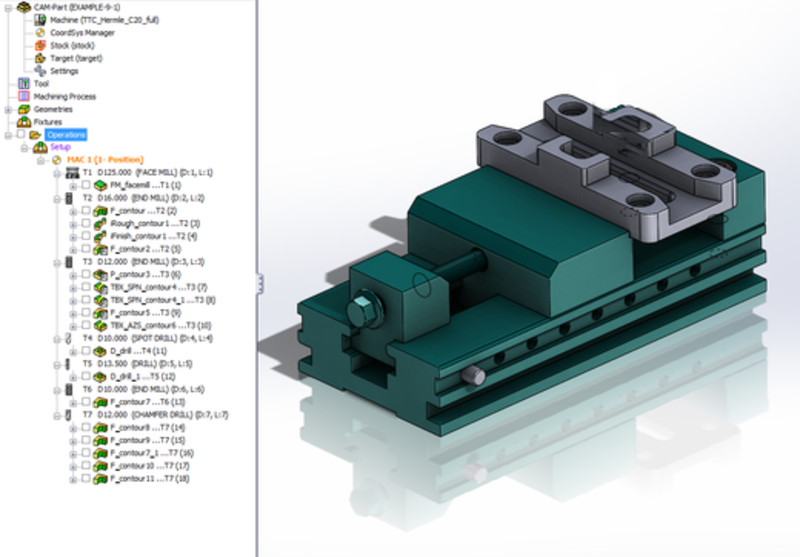

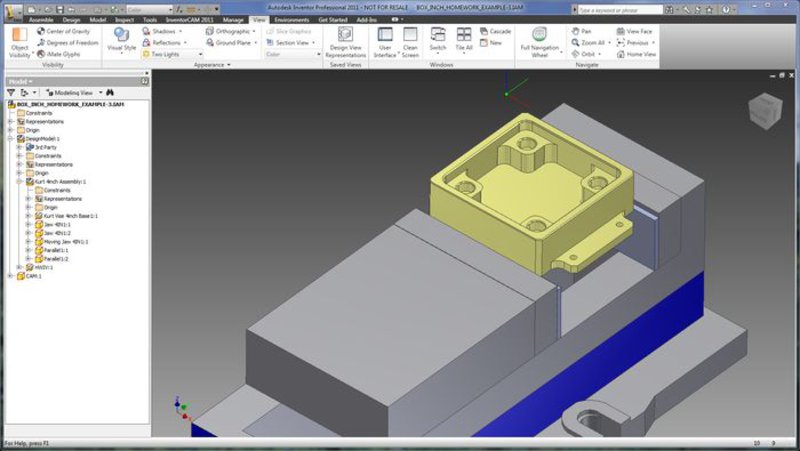

Pro plnou vizualizaci rychle vložíte další komponenty a upínače.

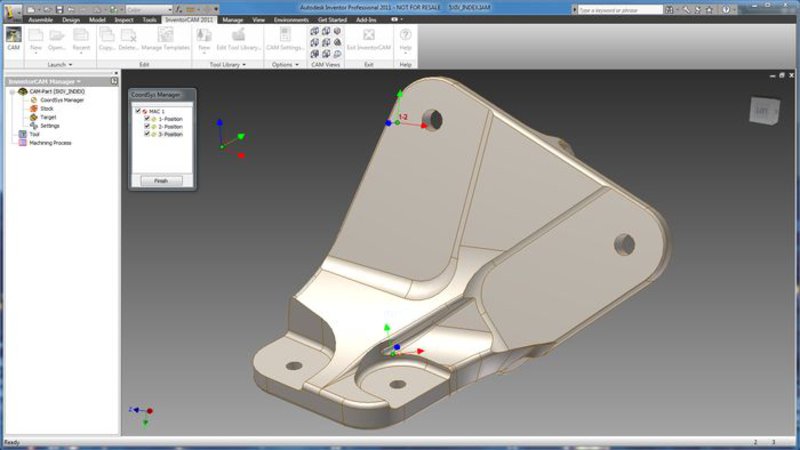

4 a 5-osé indexování - doplňuje výše zmíněné frézovací funkce o možnost polohování v dalších osách (rotační nebo naklápěcí zařízení) pokud těmito možnostmi stroj disponuje. Tyto možnosti reprezentují stroje s příslušenstvím jako je otočný stůl nebo dělící přístroj. Dnes jsou stále častěji v praxi nasazovány stroje přímo s kinematikou navrženou pro pohyb ve 4 nebo 5 osách. Je možno použít také ruční přepínání s tím, že okamžik přepnutí je zohledněn v generovaném NC kódu.

To nejlepší z obou stran: Plné interaktivní ovládání + Rozpoznávání prvků

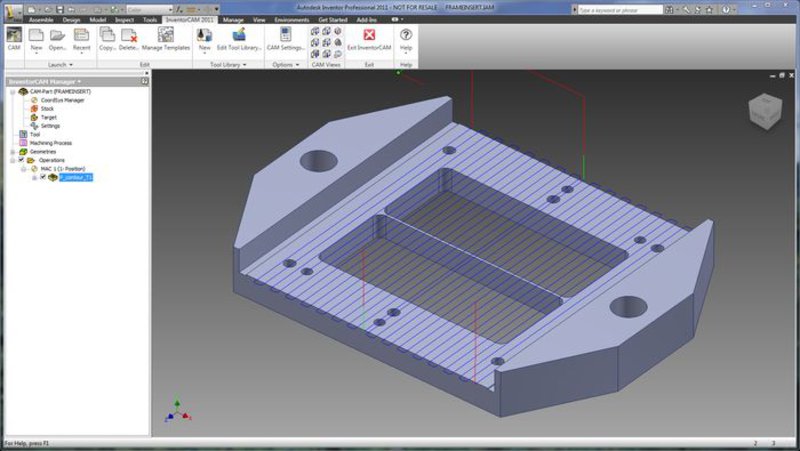

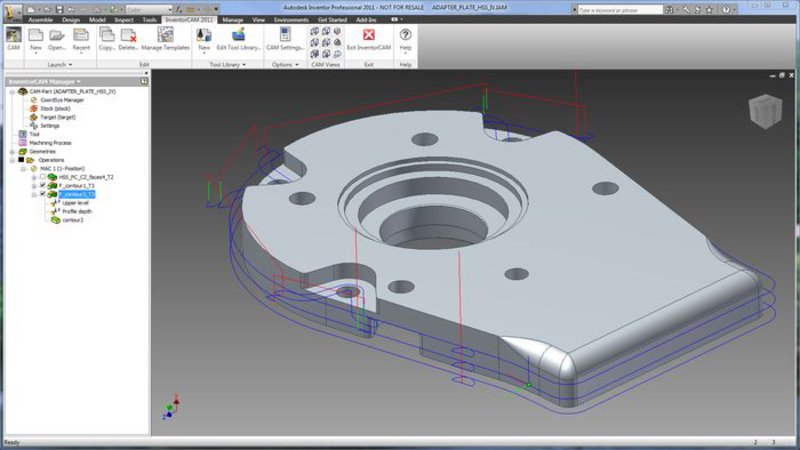

InventorCAM poskytuje na modelech Inventrou jak interaktivní tak automatické 2.5D operace frézování. Je navržen jak pro nováčky tak pro pokročilé uživatele. InventorCAM nabízí to nejlepší z obou stran, buď když zvolíte úplnou kontrolu nad výběrem geometrie, parametry a strategiemi CNC obrábění nebo můžete použít Automatické rozpoznávání kapes a vrtání a jejich obrábění.

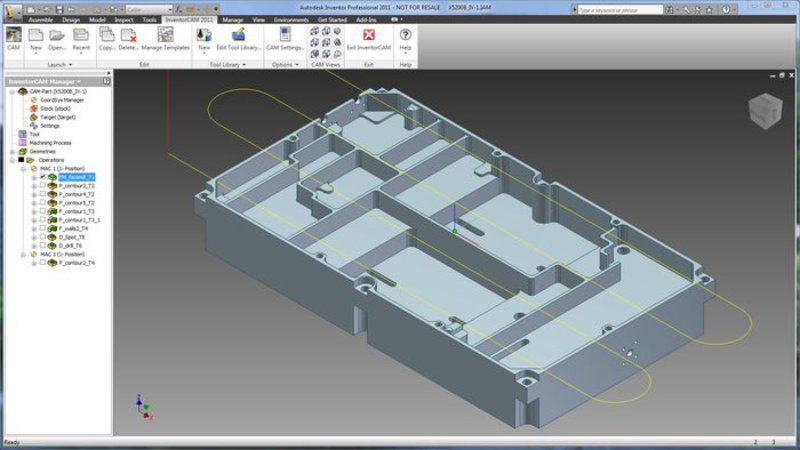

Interaktivní 2.5D operace frézování

Navíc k výkonnému 2.5D frézování kontur, kapsování a vrtání InventorCAM nabízí:

  • Možnosti úprav řetězce (odsazení, ostřižení, prodloužení) umožňují změny geometrie bez změny CAD modelu.
  • Automatické obrábění zbytkového materiálu odebírá materiál, který zůstal po použití velkých nástrojů.

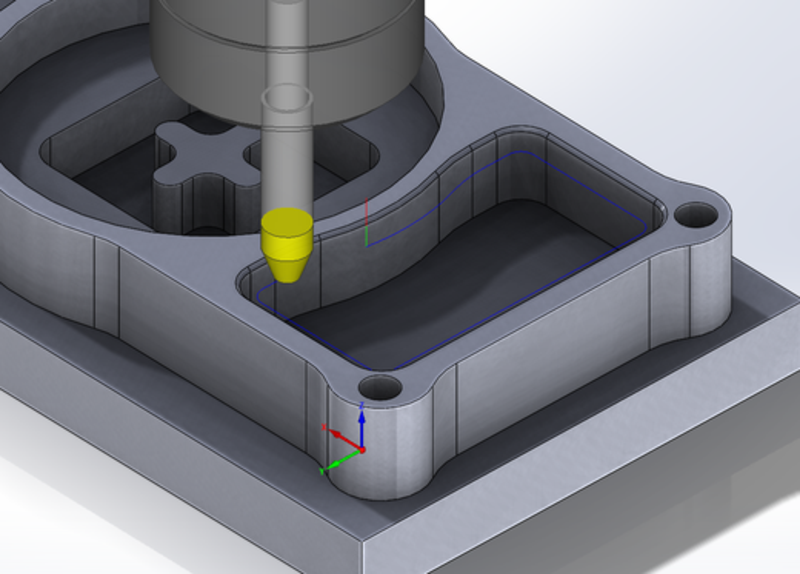

  • Sražení používá stejnou geometrii jako operace Kontura nebo Kapsa.

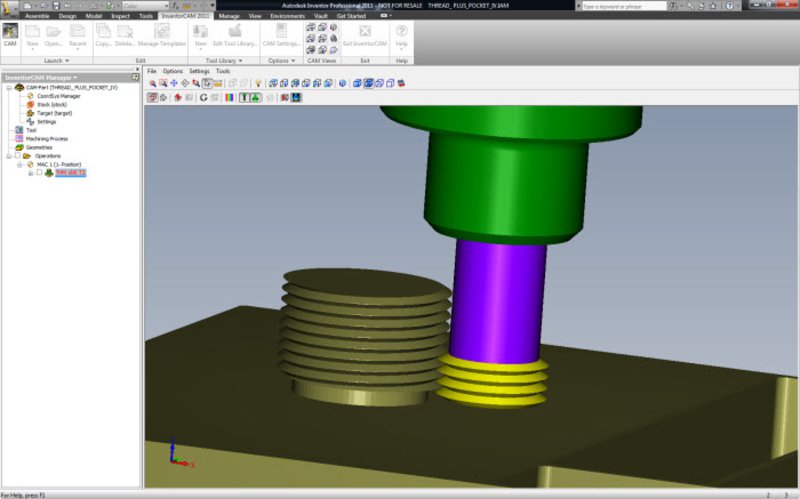

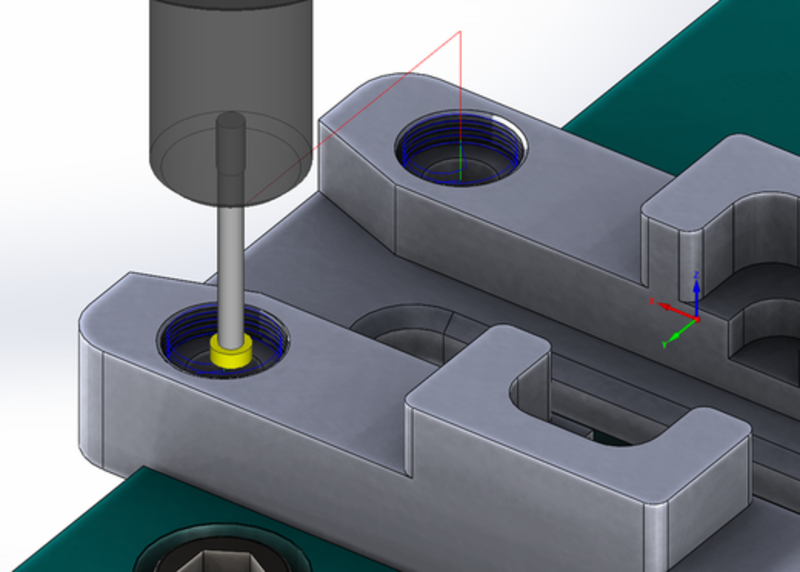

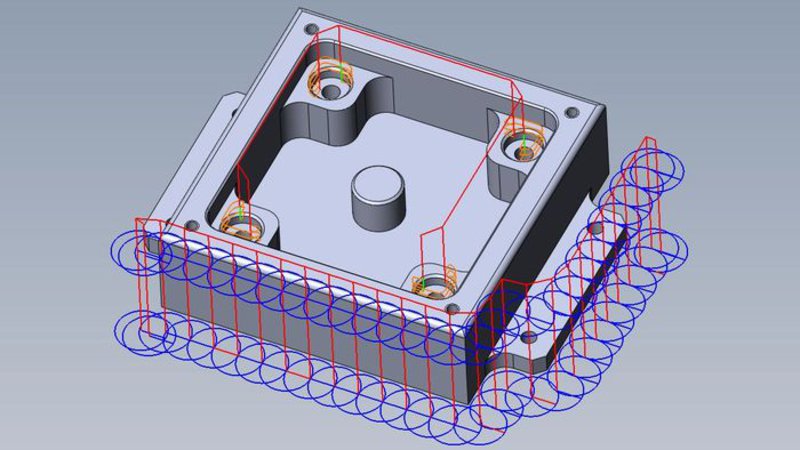

  • Operace Frézování závitu pro obrábění normalizovaných vnitřních a vnějších závitů.

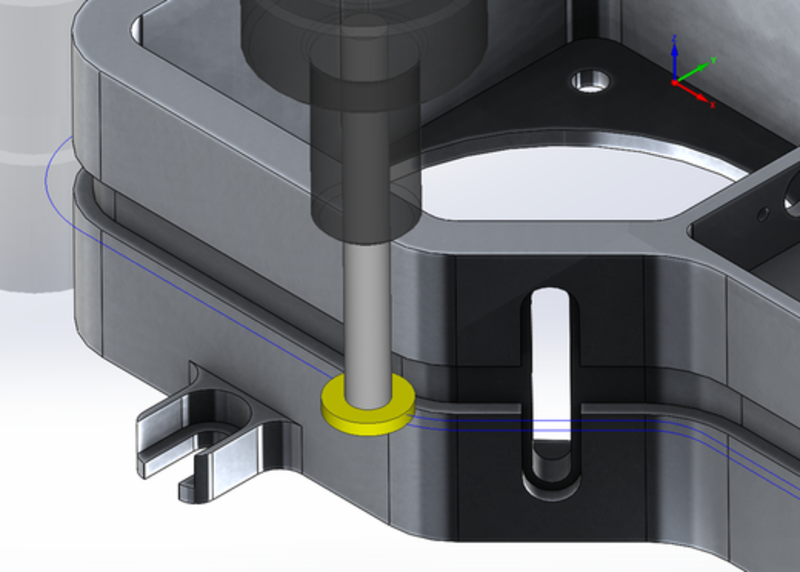

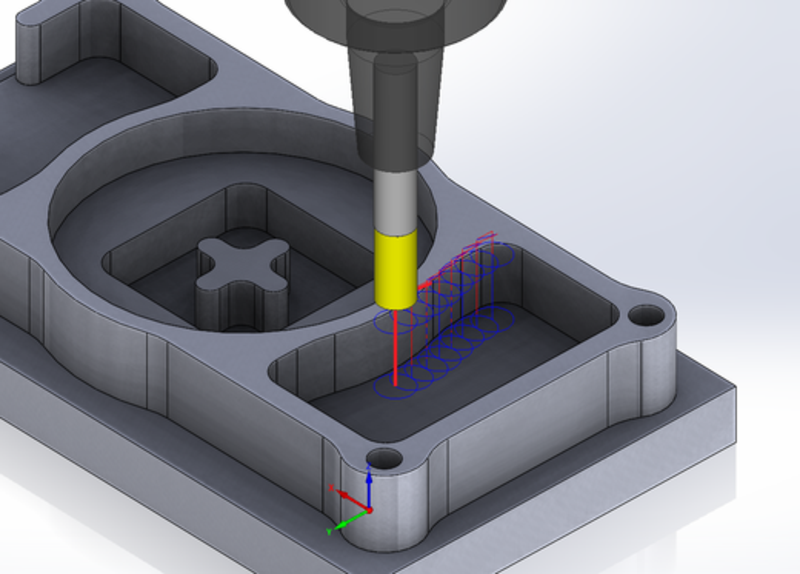

  • Speciální operace pro obrábění strany drážek s podříznutím pomocí korunkové frézy.
  • Gravírování textu na rovinných nebo nabalených plochách a gravírování středu u více čárových textů.

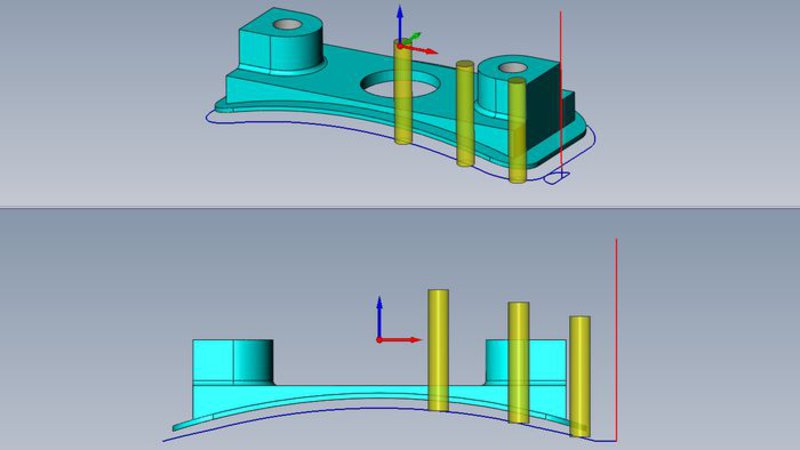

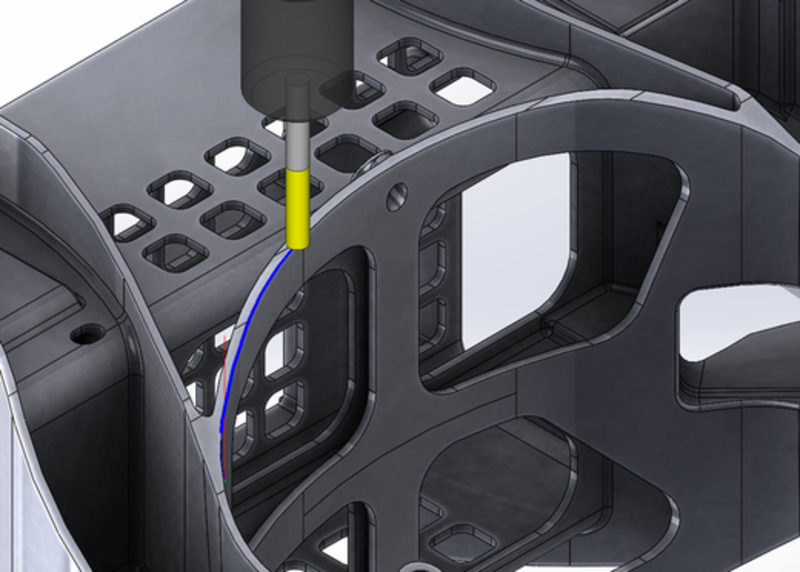

  • 3D Kontura vede nástroj podél 3D křivky, a obrábí tak model v různých hloubkách.

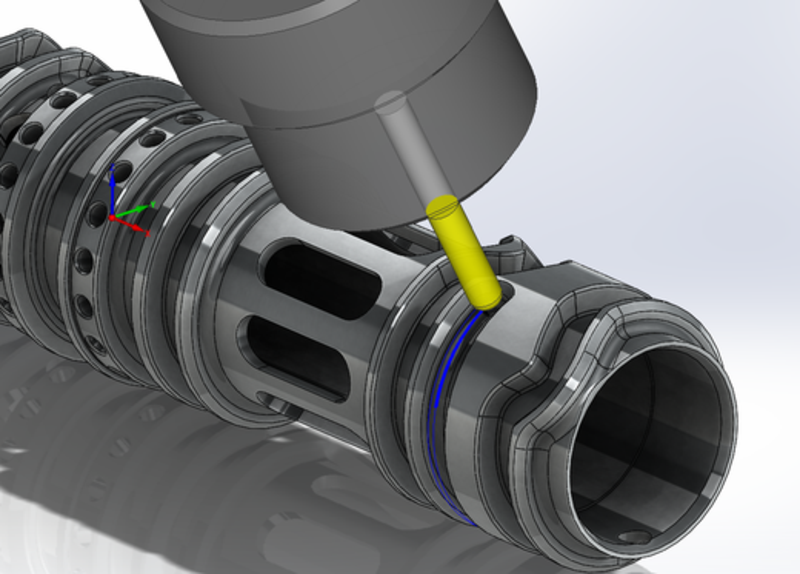

  • Obrábění nabalené geometrie kolem osy rotace pomocí transformace lineárního pohybu na rotační pohyb

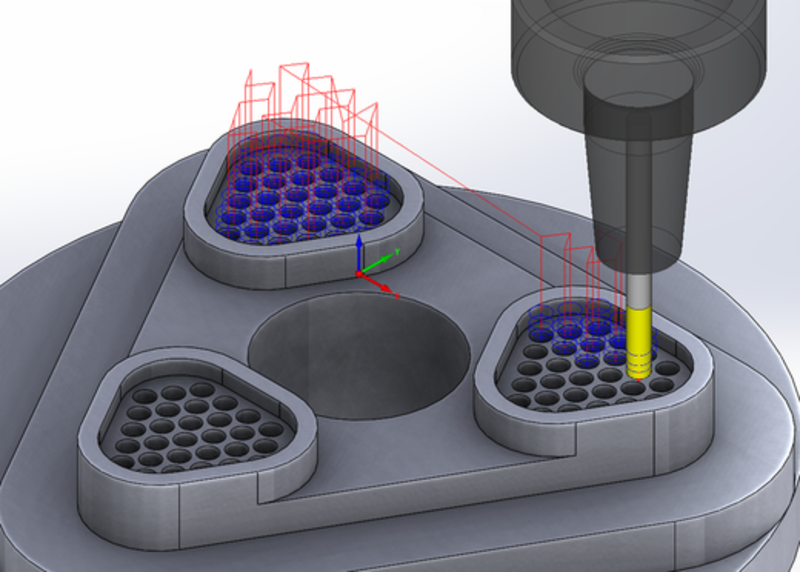

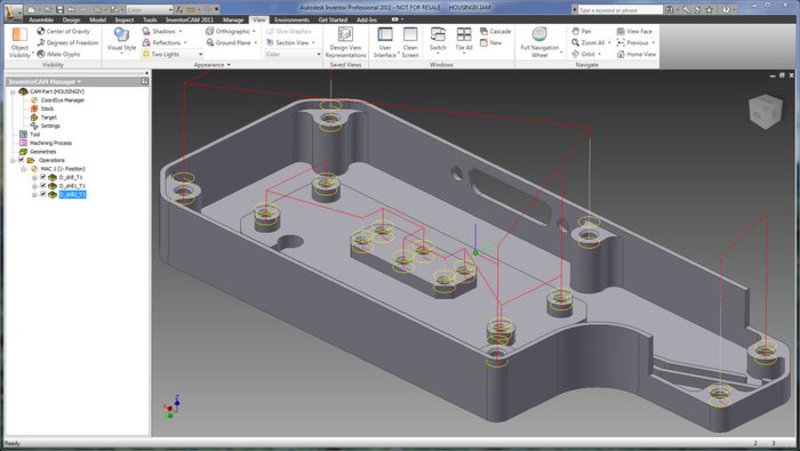

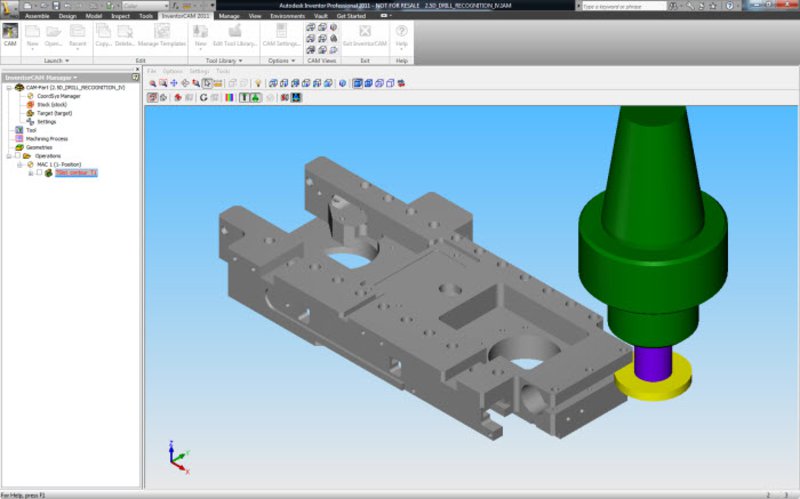

Rozpoznání vrtání

Automatické rozpoznání děr na objemovém modelu s možností ruční úpravy výsledků. Jedna operace Rozpoznání vrtání, tak může obrobit skupinu děr na různých úrovních a s různými hloubkami.

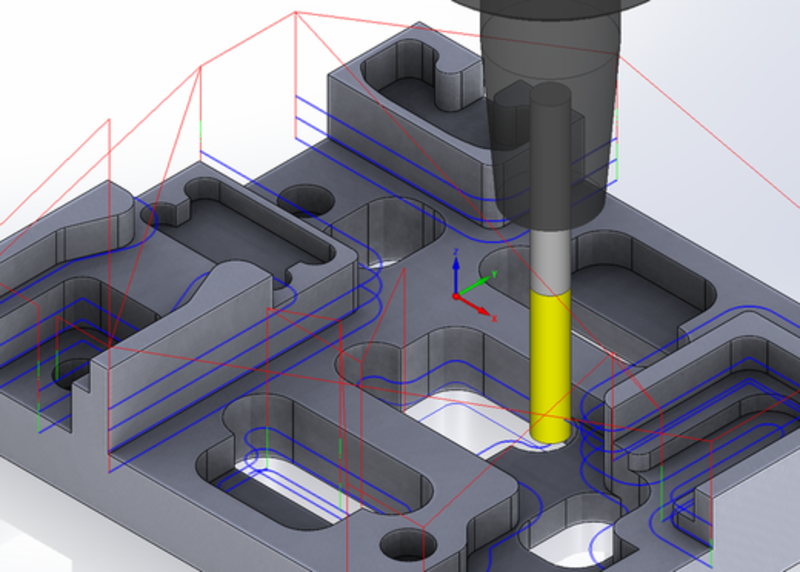

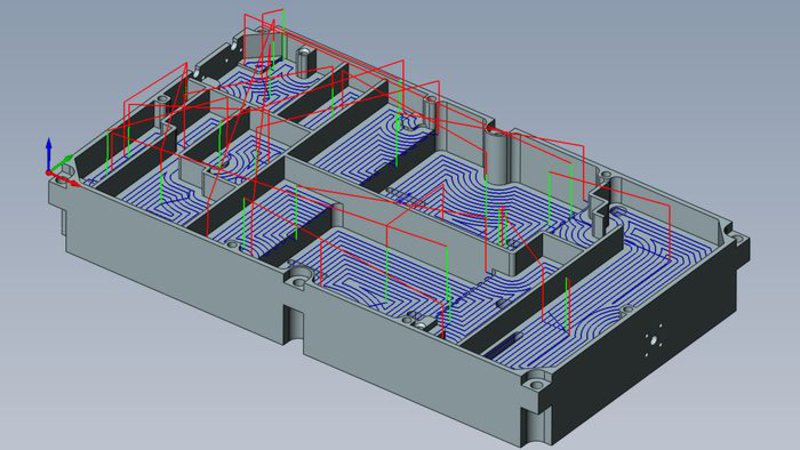

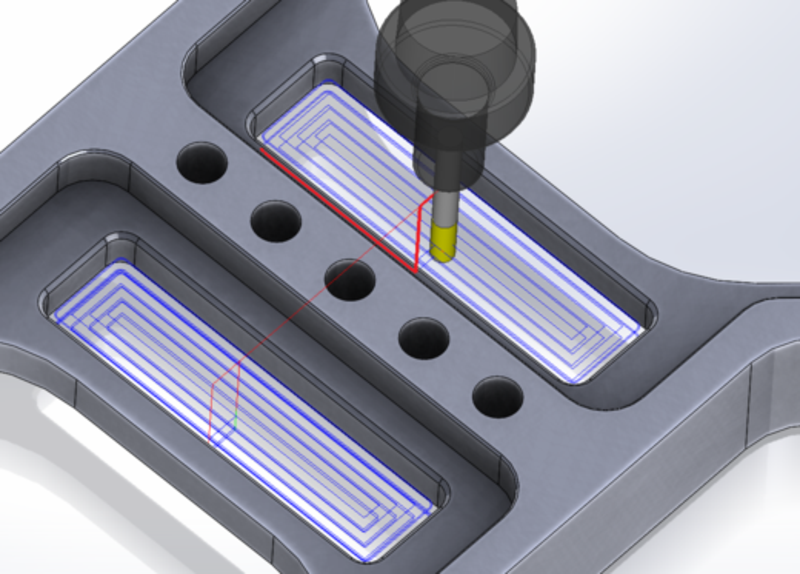

Rozpoznání kapsování

Posouvá výkonnou operaci Kapsování InventorCAMu na další úroveň a to pomocíautomatického rozpoznání kapes na CAD modelu. Jsou zde dostupné všechny strategie a možnosti standardní operace Kapsa v kombinaci s různými úrovněmi a hloubkami, které jsou rozpoznány z ploch modelu.

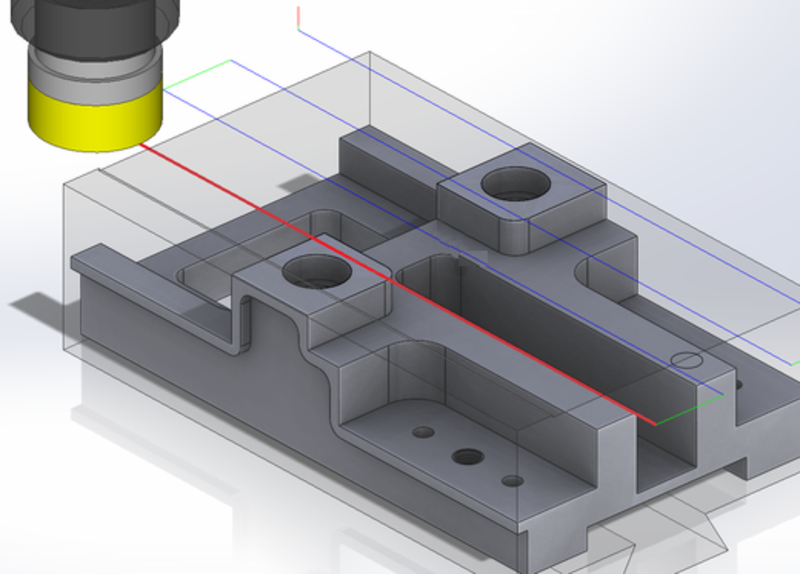

Cyklus Sady nástrojů

Velmi užitečné a pohodlné Cykly Sady nástrojů poskytují další specializované pod-operace pro drážky, rohy, výstupky, řízené plochy atd.
