Simulace kinematiky stroje

V plně pětiosých úlohách jsou uživatelé nuceni řešit složitější okrajové podmínky než v úlohách dvouosých a tříosých. Kolizní stavy stroje ve třech osách jsou vázány na pohyb tří os, což je usnadněno geometrickou konfigurací samotného stroje. V pěti osách existuje celá řada konstrukčního řešení strojů, navzájem odlišných. Tomu odpovídají možné kolizní stavy. Například u provedení s výklopnou hlavou je třeba brát v úvahu prostor pod vřetenem při různých úhlech, u otočného stolu maximální možnosti otáčení atp.

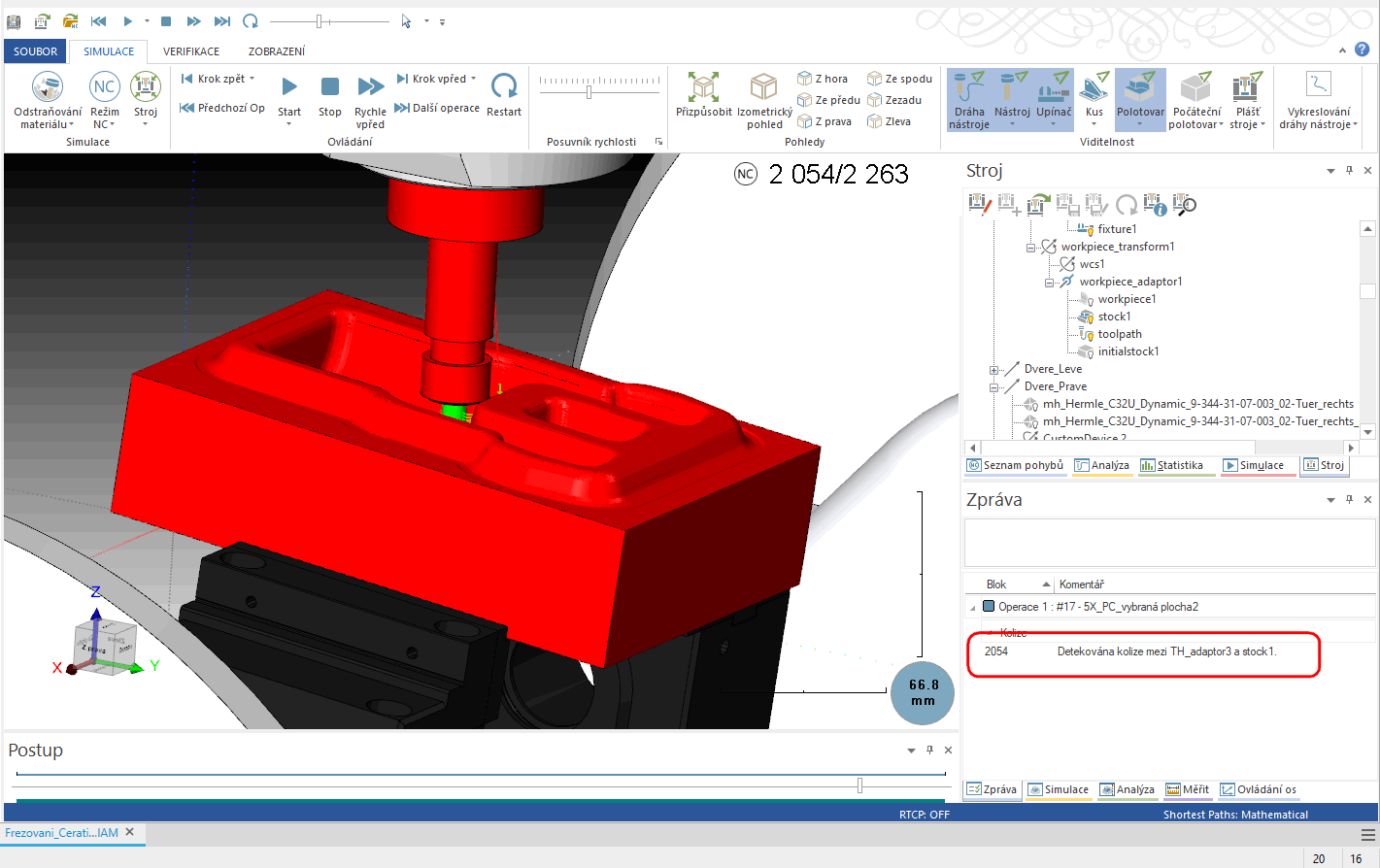

Kontrola je důležitá nejen kvůli kolizím, ale rovněž pro zjištění, zda díl můžeme na daném stroji vůbec vyrobit. SolidCAM těmto problémům předchází tím, že již v době před generováním programu bere v potaz omezující podmínky stroje a zapracovává je do programu. Reálná simulace skutečného stroje je standardní součástí 5-osého modulu. Pokud zpracováváme 2-osé nebo 3-osé obrábění s polohováním dílce ve 4. nebo 5. ose, je simulace kinematiky stroje také vhodným doplňkem.

SolidCAM obsahuje jeden z nejpropracovanějších simulátorů CNC strojů na trhu!





Výhody Simulace stroje:

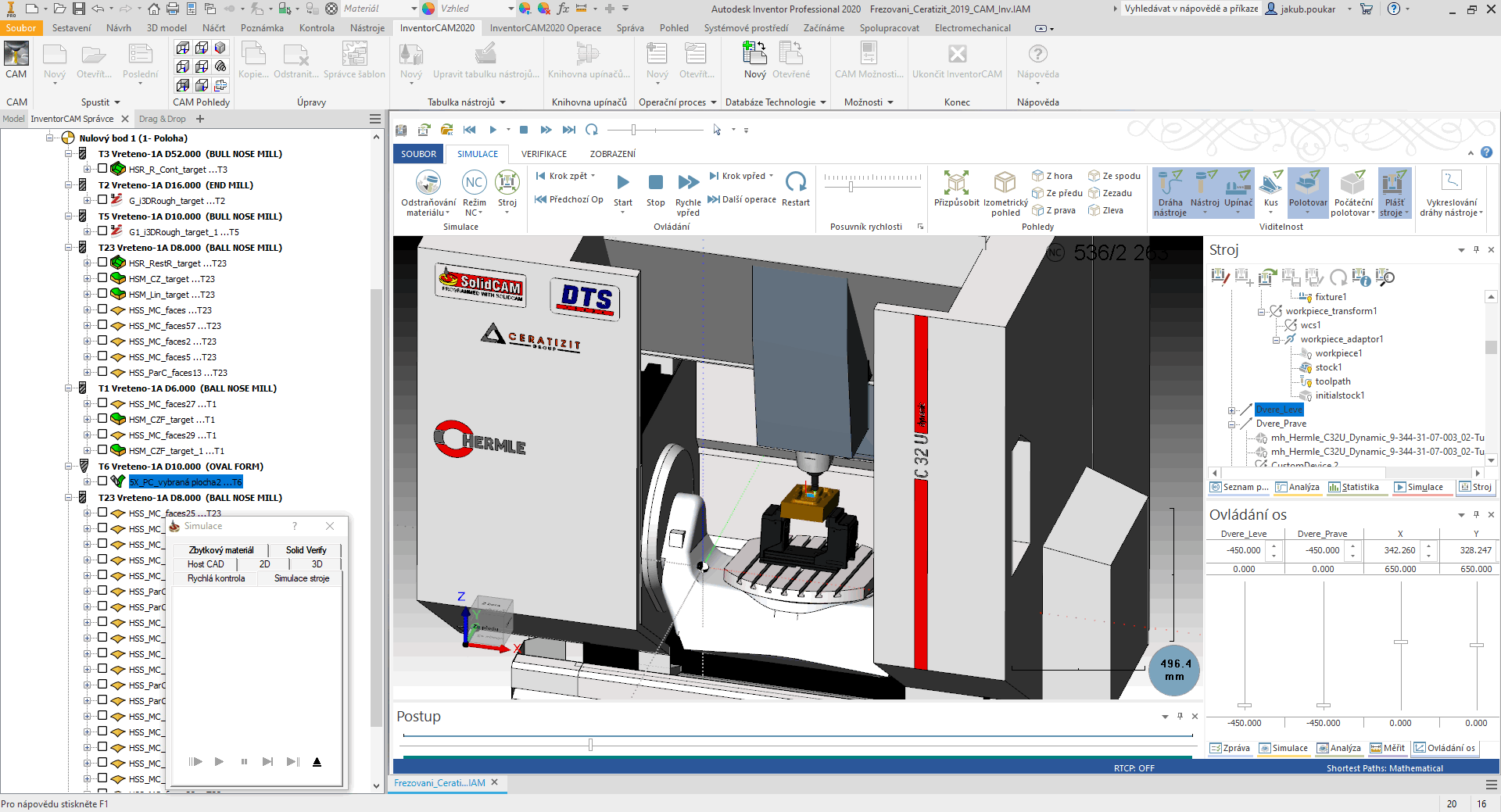

  • Zobrazuje pohyb komponent stroje spolu s nástrojem, upínači a polotovarem
  • Přesně kopíruje rozsah jednotlivých os

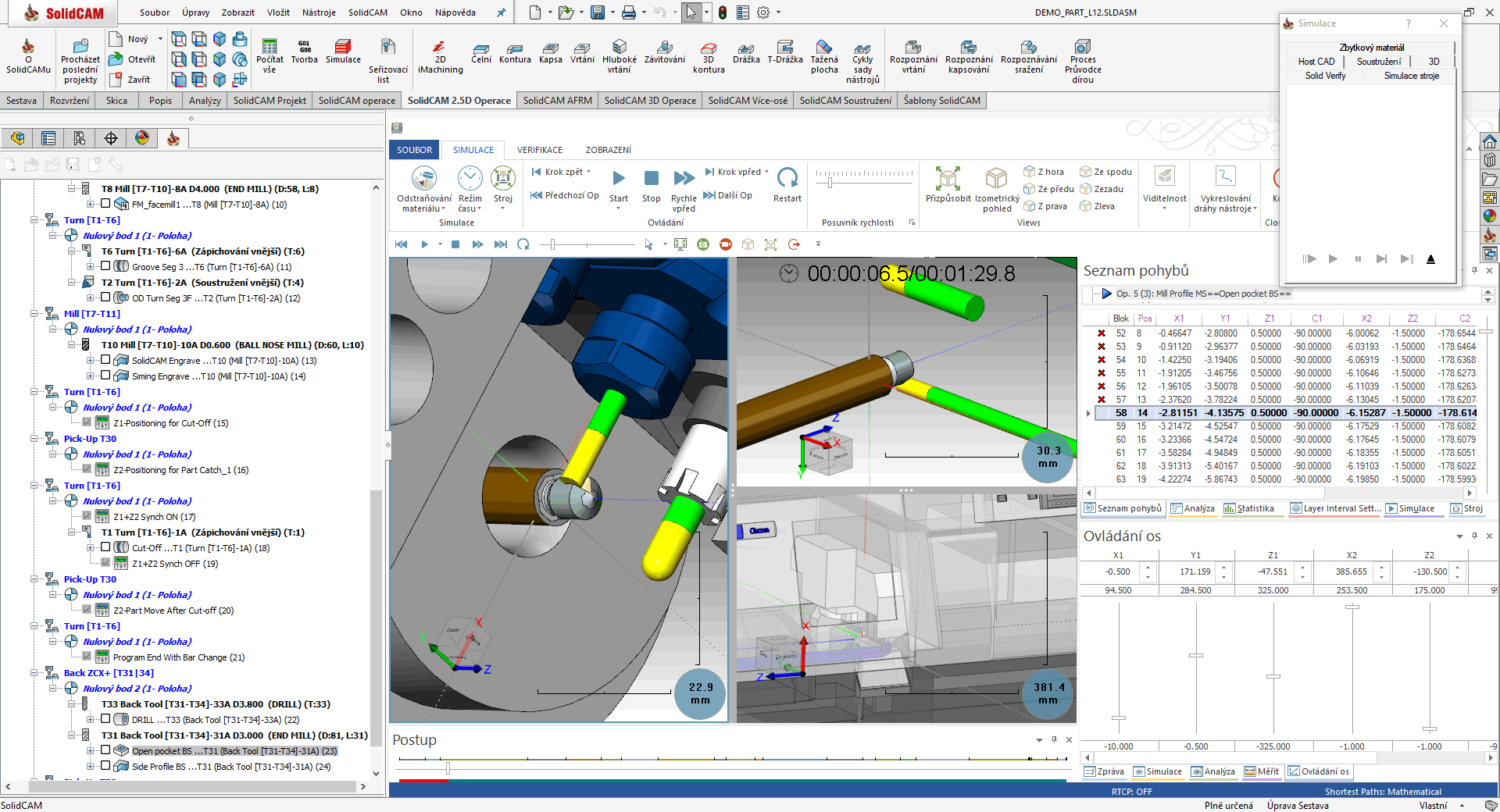

  • Indikuje hodnoty os v režimu odebírání materiálu nebo v režimu času
  • Sestavuje informace o geometrických vlastnostech jednotlivých trajektorií, uživatel následně může vidět délky pracovních posuvů nebo rychloposuvů

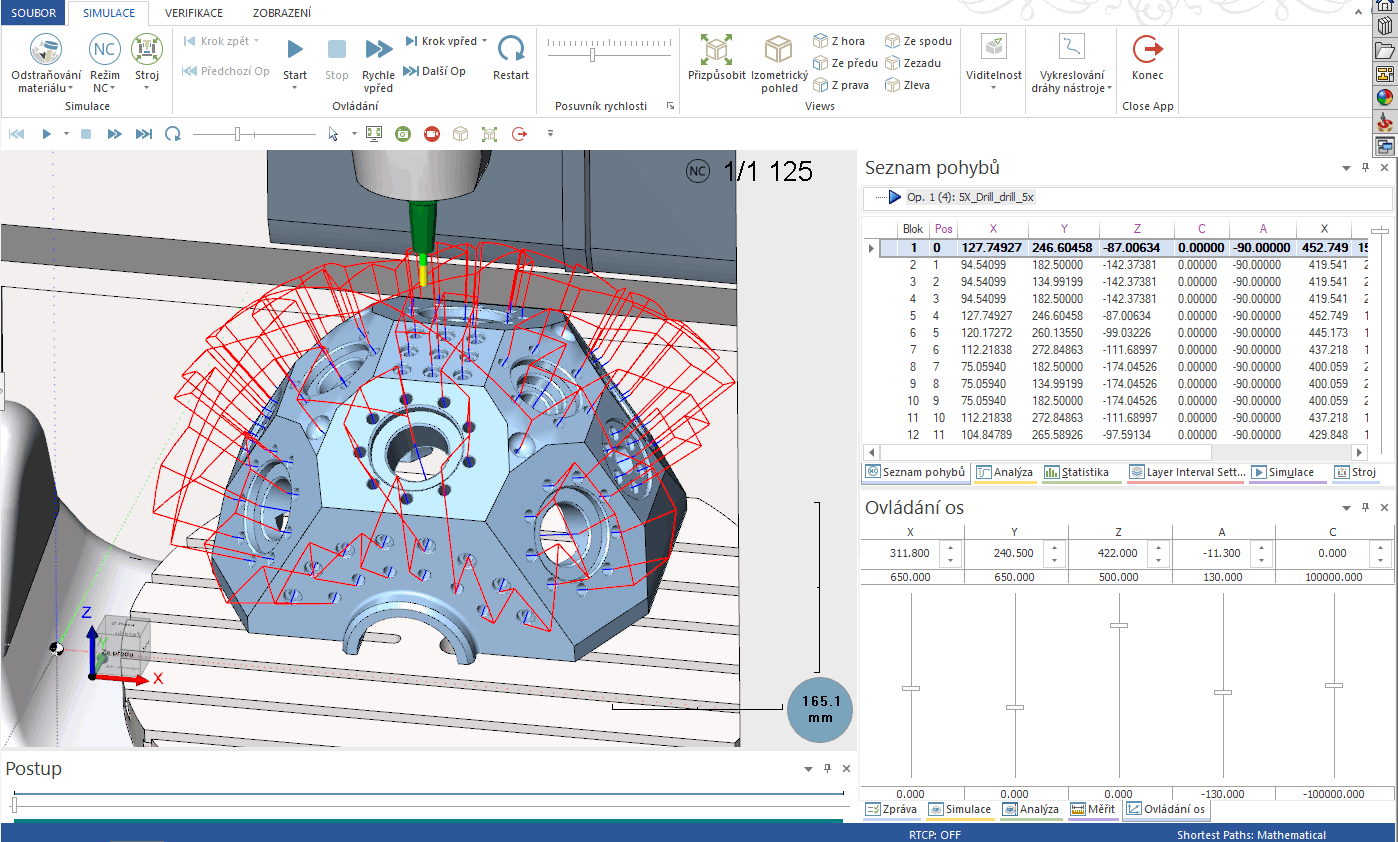

  • Pokročilá kontrola vlastností dráhy nástroje
  • Je možné si zobrazit vektory nástrojů, body z kterých je složena dráha nástroje nebo i barevně indikovat úhel natočení nástroje
  • Ovládání pohybu nástroje krok za krok jak dopředu, tak zpět = podrobná kontrola kritických oblastí, ve kterých dochází k přiblížení nástroje (upínče) k polotovaru nebo jiné entitě v pracovním prostoru (upínky, svěrák, přípravek)
  • Export dat ze Simulace stroje do animace ve video formátu, která ke svému spuštění nepotřebuje SolidCAM = snadný přenos informace od programátora k obsluze stroje
